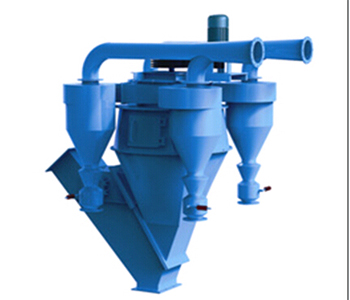

砂石分选机

一、设备特点

1、分选原理先进:TPCT的水洗砂石分选的工艺原理，运用多种分级体系、针对砂石行业的特点采用空气动力学分析法对物料流场进行优化设计，使得设备运行阻力显著减少、分选效率提高、节能降耗非常明显。

2、分级精度更高

分选机内采用获得国家的"涡流整流器"，整流器内气流相对于转子只上升不旋转，驱动功率和系统磨损显著降低。物料在分选区得到反复清洗，分级精度更高、更JQ。

3、操作简便

分级机采用变频器无级调速，质量调节方便、灵敏可靠且调节范围广。

4、分级效率高

根据砂石的理化性能，Z大分级区提升区范围，使物料分散CD从而保证分级效率。

5、耐磨设计免维护.

该分选机的主要部件如:分散器、细料收集器、侧风调节板、主风调节板、多通道分料器等主要部位。采用进口耐磨钢板和耐磨陶瓷以及锅炉钢制成，Y效的提高了使用寿命。整机进行了动平衡校正，在全转速范围内运行平稳。

6、系统采用双联锁风阀和内循环风Y效地降低了系统漏风，减少了运行中的粉尘排放污染。

二、工作原理

该产品突破常规路天水洗的砂石分选理论，将干物料"一分为三"，即粗颗粒、中颗粒、和细颗粒，该产品系统配置简单、成本低廉，能大幅度提高分选产量,提升产品等级。其内部机构合理，分选效果好，节能效果显著，减少了粉尘排放，环保达标是制砂、脱硫行业技术改造.产品升级的产品，引导制砂分选技术新潮流。

三、技术特点

在工作状态下，调速电机通过驱动装置带传动轴转动，砂石通过设在分选室上部的进料口进入分选室内，再通过设置在中粗砂收集锥的上下两锥体之间的通道落在分料器上，分料器随立式传动轴转动，砂石料在惯性离心力的作用下，向四周均匀分散，分散的石料在循环风机进入分选室的高速气流作用下，石料中的粗重颗粒受到惯性离心力的作用被甩向分选室内壁面。碰撞后失去动能沿壁面滑下，落到粗砂收集锥中，其余的砂石颗粒被旋转上升的气流卷起经过旋转大风叶的作用，又有一部分粗砂颗粒被抛到分选室的内壁面，碰撞后失去动能沿壁面滑下，落到粗砂收集器中。

中粗砂和细砂通过大风叶后，在上升气流作用下，继续上升穿过立式导向叶片进入二级分选区。含砂气流在旋转的笼形转子形成的强烈而稳定的平面涡流作用下，使中粗砂在离心力的作用下被抛向立式导向叶片后失去动能，落到中粗砂收集锥中，通过中粗砂管排出进成品库。不合格的细砂石穿过笼形转子进入其内部，随循环风进入G效低阻型旋风集尘器中，随后滑落到细砂收集锥内。
